TN型液晶顯示屏的結構：

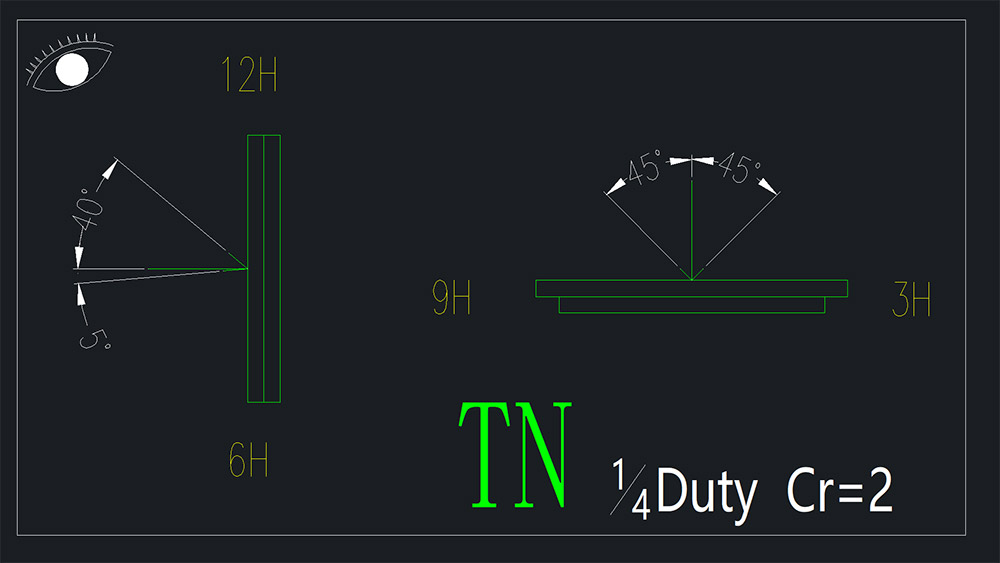

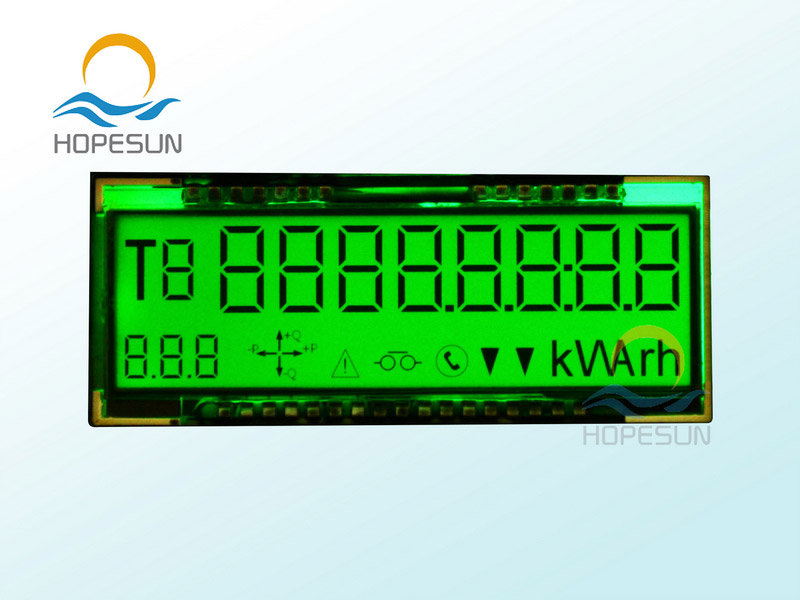

　　目前，常用的計算器、數字儀表、電子鐘等所用的顯示器件都是TN 型器件。

　　將上下兩塊制作有透明電極的玻璃疊放在一起，其間隔為 10mm左右，四周用環氧樹脂封接在一起，封接邊框上留有一個注入口，在真空環境下將液晶材料通過該注入口注入到液晶盒內，然后用樹脂膠將注入口封堵，再在其上下表面各貼上一片偏振方向相互垂直的偏光片，底部加上一片反射板，液晶顯示器件就算制成了。

　　TN顯示屏內，在玻璃內表面還涂有定向膜（配向膜），并進行了定向處理，在盒內液晶分子沿玻璃表面平行排列。由于上下2片玻璃內表面定向?qū)佣ㄏ蛱幚淼姆较蚧ハ啻怪?，因此，液晶分子?片玻璃之間呈 90°扭曲，這就是扭曲向列液晶顯示器件名稱的由來。

TN型液晶顯示屏的工作原理：

　　兩個偏光片平面上的槽互相垂直（相交成 90°），也就是說，若一個平面上的分子南北向排列，則另一平面上的分子?xùn)|西向排列，位于兩個平面之間的分子被強迫進入一種90°扭轉的狀態，由于光線順著分子的排列方向傳播，所以光線經過液晶時也被扭轉 90°。

　　在不加電場的情況下，入射光經過偏光片后通過液晶層，偏光被分子扭轉排列的液晶層旋轉 90°。在離開液晶層時，其偏光方向恰與另一偏光板的方向一致，所以光線能順利通過，在這種情況下，液晶盒相當于是透明的，我們可以看到反射板的電極。

　　當液晶上加一個電壓時，分子便會重新垂直排列，使光線能直射出去，而不發生任何扭轉，使器件不能透光。在這種情況下，由于沒有光反射回來，我們也就看不到反射板的電極，于是在電極部位出現黑色。

　　由此可見，加電將光線阻斷（有顯示），不加電則使光線射出（無顯示）。只要將電極制成不同的字的形狀，就可以看到不同的黑色字。這種黑字，不是液晶的變色形成的，而是光被遮擋或射出的結果。
