各位小伙伴們下午好，又到了干貨分享時間，今天要給大家?guī)?lái)的干貨是：LCD產品編碼原則，圖文解析。

　　LCD屏構造圖如下：

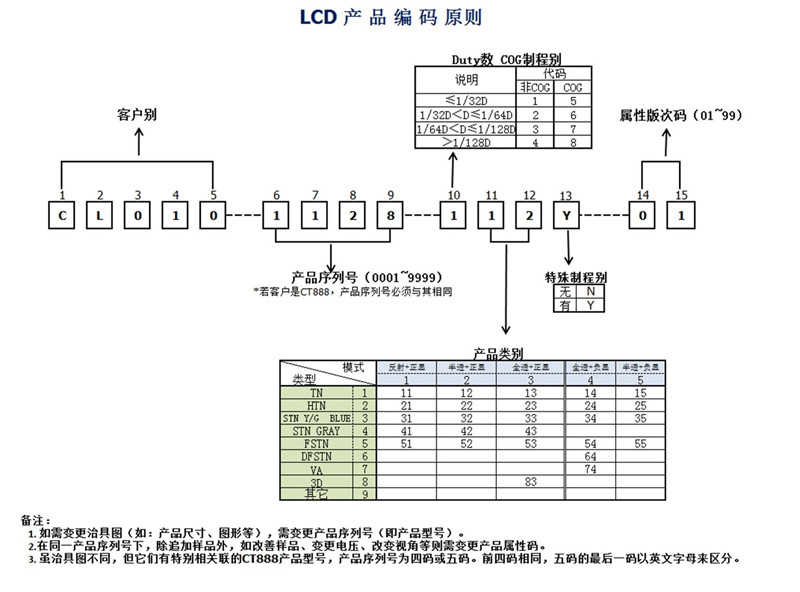

　　LCD產品編碼原則如下圖：

　　備注：

1、如需變更治具圖(如:產品尺寸、圖形等），需變更產品序列號(即產品型號)。

2、在同一產品序列號下，除追加樣品外，如改善樣品、變更電壓、改變視角等則需變更產品屬性碼。

3、雖治具圖不同，但它們有特別相關聯的CT888產品型號，產品序列號為四碼或五碼。前四碼相同，五碼的最后一碼以英文字母來區分。

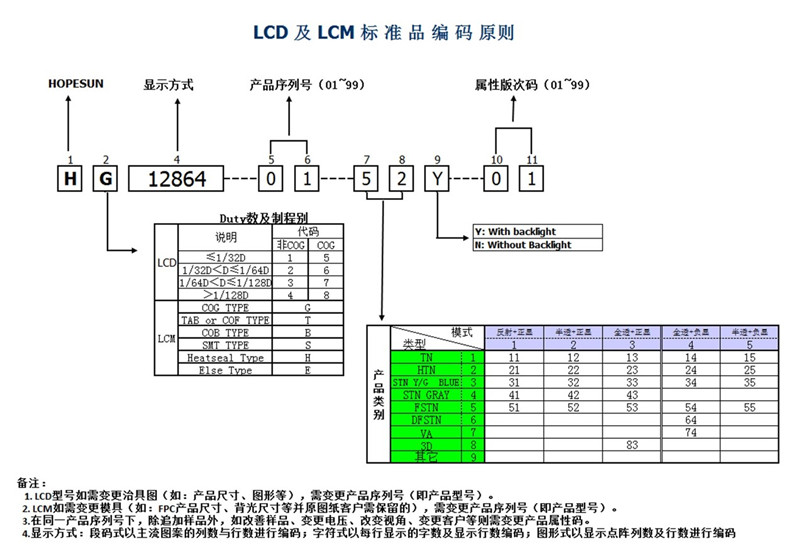

　　LCD及LCM標準品編碼原則如下圖：

　　備注：

1、LCD型號如需變更治具圖（如:產品尺寸、圖形等），需變更產品序列號(即產品型號)。

2、LCM如需變更模具（如:Fpc產品尺寸、背光尺寸等并原圖紙客戶需保留的），需變更產品序列號(即產品型號)。

3、在同一產品序列號下，除追加樣品外，如改善樣品、變更電壓、改變視角、變更客戶等則需變更產品屬性碼。

4、顯示方式：段碼式以主流圖案的列數與行數進行編碼；字符式以每行顯示的字?jǐn)?shù)及顯示行數編碼﹔圖形式以顯示點陣列數及行數進行編碼。

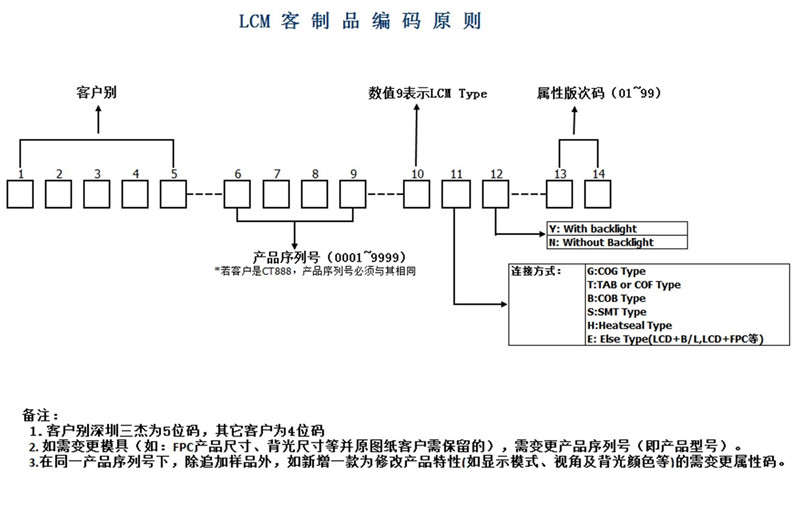

　　LCM客制品編碼原則如下圖：

　　備注：

1、客戶別深圳三杰為5位碼；其它客戶為4位碼；

2、如需變更模具（如:Fpc產品尺寸、背光尺寸等并原圖紙客戶需保留的），需變更產品序列號（即產品型號)。

3、在同一產品序列號下，除追加樣品外，如新增一款為修改產品特性(如顯示模式、視角及背光顏色等)的需變更屬性碼。

　　以上是關于“LCD產品編碼原則（圖文解析）”的全部?jī)?nèi)容，感謝您的閱讀。
