LCD驅動方法是LCD行業非常重要的概念，今天小編給大家?guī)淼氖?個LCD驅動方法及原理，請看下文。

　　一：靜態驅動法。

　　電極結構：

1、背電極只有一個，為所有顯示象素所共用，因而又稱共用電極；

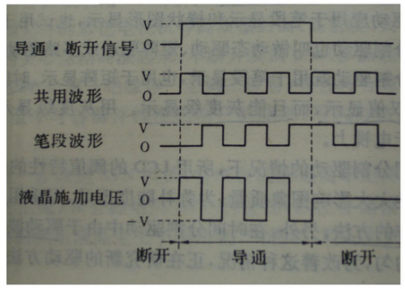

2、面電極，每個像素都有一個單獨的電極點亮像素，與背電極反位相的標準方波;未點亮像素，與背電極同位相的標準方波，如下圖（驅動電壓直接施加于像素電極上）。

　　優點及缺點如下。

優點:對比度好、視角寬、相應快、驅動電壓低、耗電少；

缺點:由于需要和顯示像素同樣多的電極、電極連線，隨著顯示像素的增多，應用靜態驅動變得不可能。

　　二：動態驅動法。

①時間分割驅動時按順序給各掃描電極施加選通波形，一旦所有掃描電極施加波形電壓完了后，再重復同樣操作。

②在與全選象素相應的行和列上加一個全電壓的同時，在半選象素對應的電極上也加一個偏置電壓。適當選擇這些電壓值，讓全選象素上的電壓均方根值超過閾值電壓，同時讓半選象素上的均方根電壓等于或略低于閾值電壓。

③最佳效果應是使半選擇點電壓與非選擇點電壓相同。這就是在多路驅動技術中普遍采用的平均電壓法的實質。

④根據翻轉頻次的不同又可以分為:A波，B波，C波;A波型顯示效果穩定，但頻率高、功耗大，適用于低路數的顯示;B波型顯示效果不如A波型穩定，但頻率低、功耗小，適用于高路數的產品。

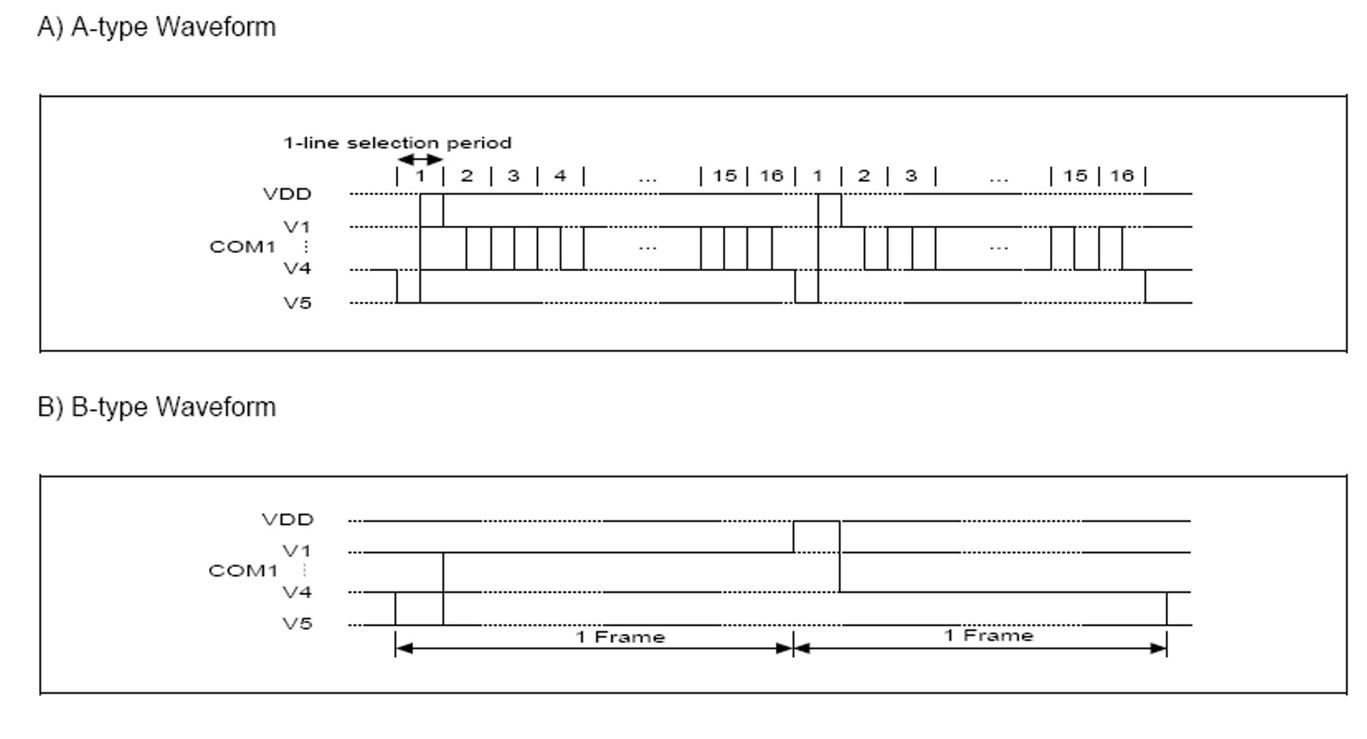

　　動態驅動的波形—A,B波（如下圖）

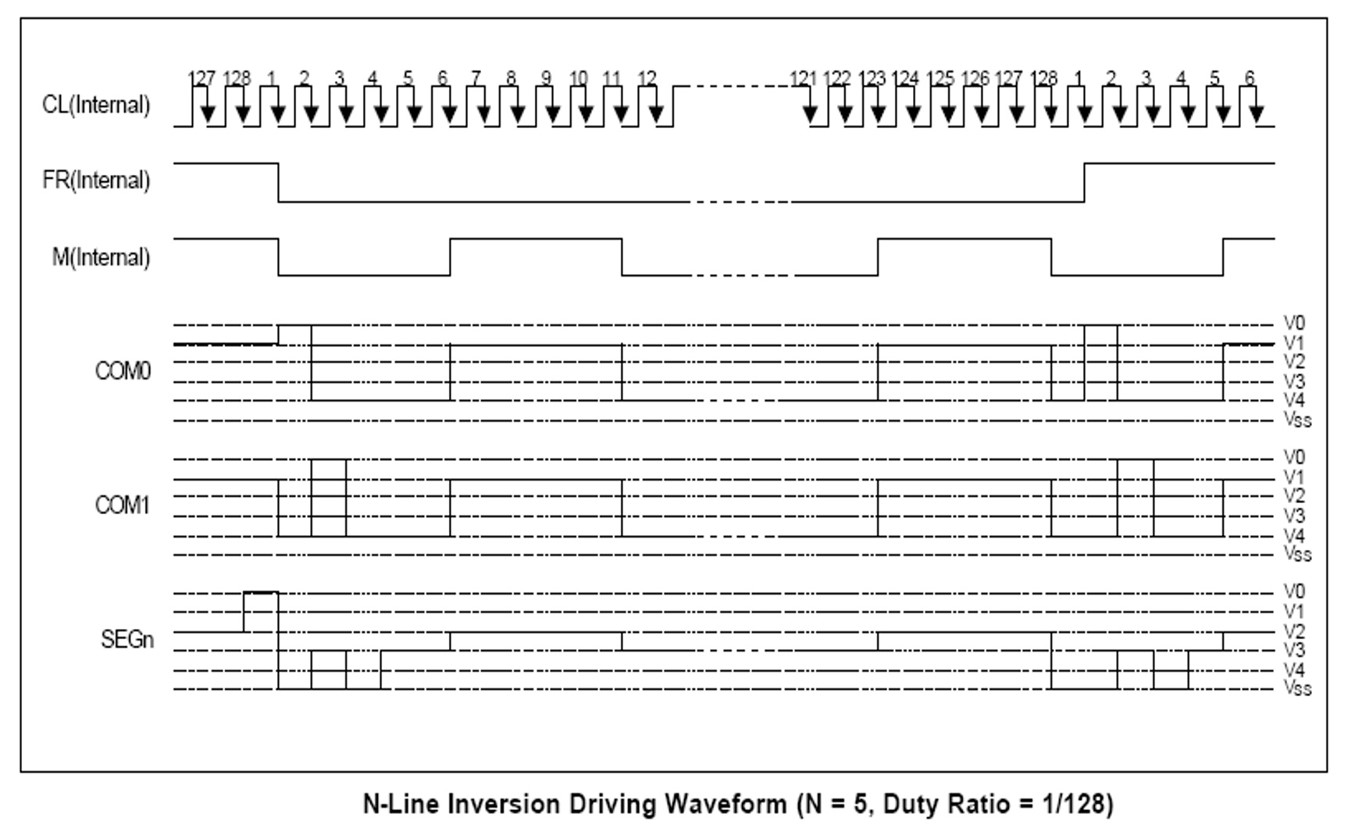

　　動態驅動的波形—C波（如下圖）

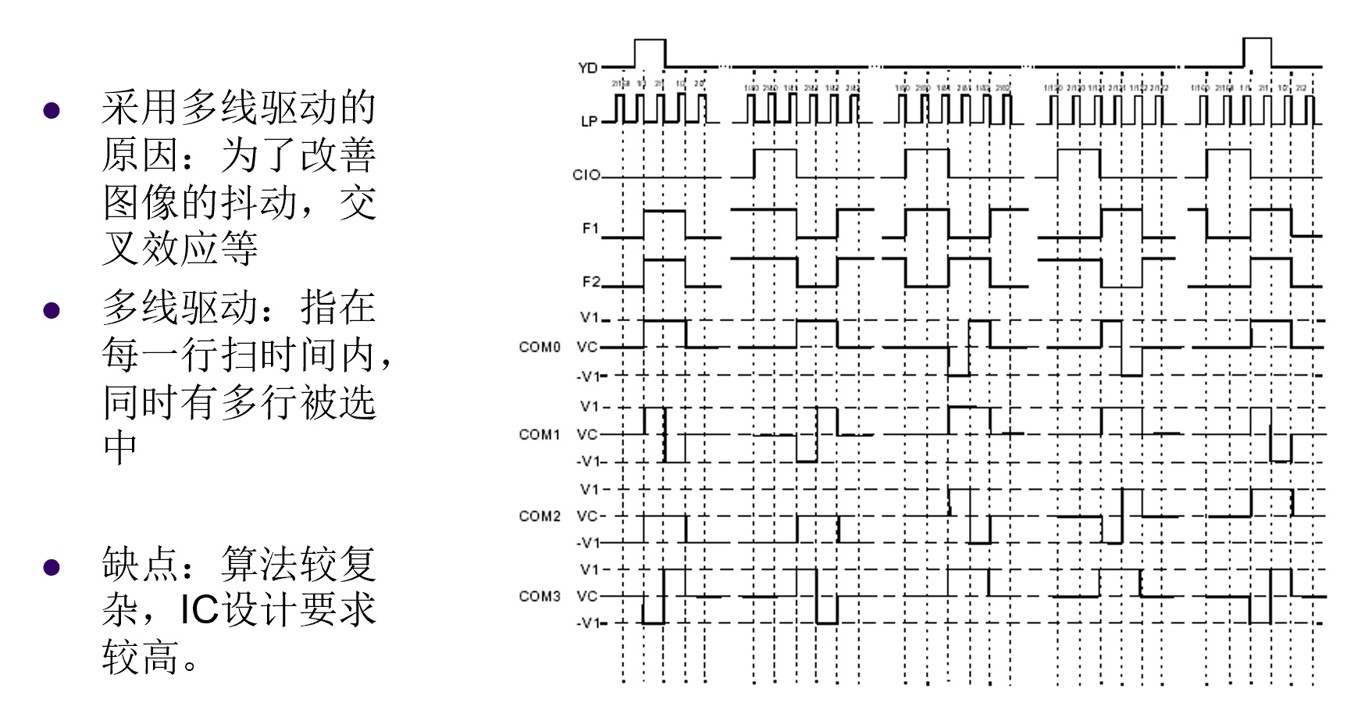

　　動態驅動的波形—多線驅動（如下圖）

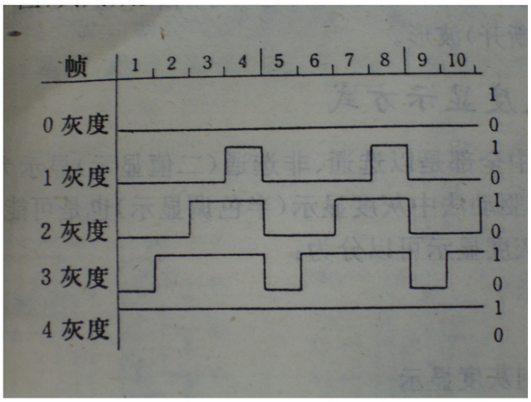

　　灰度的實現-幀調制。（如下圖）

　　將N幀作為一個顯示單位，將顯示象素設為n(n<=n)幀點亮，n-n幀不點亮，以實現n+1級灰度顯示。

　　優點:電路簡單，用普通的二元顯示電路＋控制軟件就能實現灰度顯示。缺點:顯示周期變長，顯示往往出現明顯閃動。

　　總結：無論使用哪種驅動方法，都是以調整施加到像素上的電壓，相位，頻率，峰值，有效值，時序，占空比等來建立起一定的驅動條件，實現顯示的。
