EN干貨分享：LCD顯示屏模數算法
在之前的文章當中，中科鴻晟分享了很多關于LCD顯示屏的干貨，今天小編繼續給大家分享干貨：LCD顯示屏模數算法。

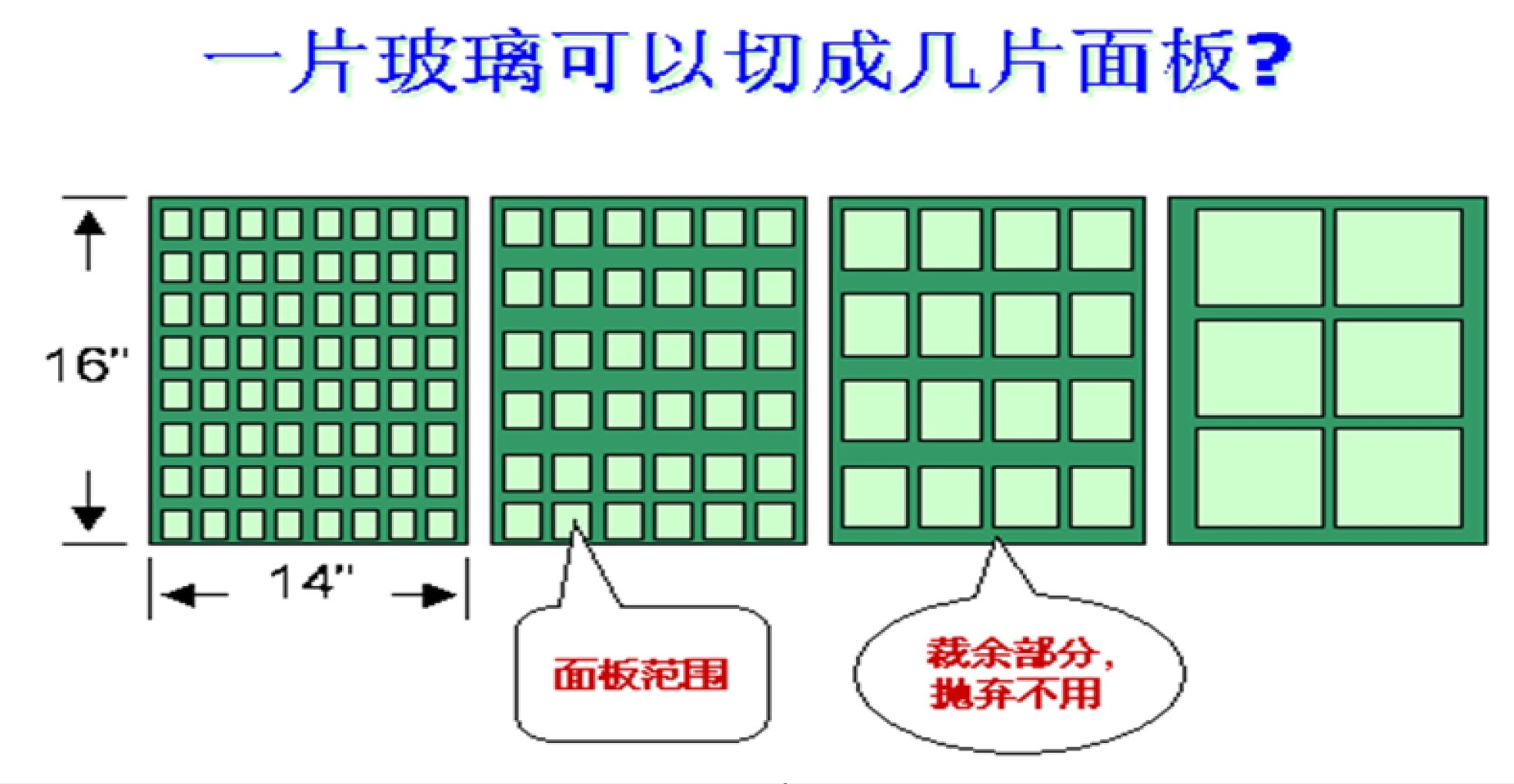

1、原料玻璃:以14”x16” (即355.6mmx406.4mm)為原料玻璃，
2、有效區域：排版時四周各留邊5mm做為對位區域，即排版有效區域為:345.6mmx396.4mm.；
3、列數和行數：以排版有效區域尺寸的長，寬分別與列陣單元尺寸之長L，寬W((面玻璃寬+底玻璃寬)/2)做整除，即：
345.6 / L = X+x（X為整數部分，即排版的列數，x為余數）
396.4 / W = Y+y（Y為整數部分，即排版的行數，y為余數）
將原玻璃旋轉90度再做一次排版，即：
396.4 / L = M+m（M為排版的列數, m為余數）
345.6 / W = N+n（N為排版的行數, n為余數）
4、排版模數：即行、列數相乘之積，
5、比較選擇：比較兩次計算所得的模數，較多的一種則為佳，余數愈小則原玻璃利用率愈高。
一款LCD產品長64.4 , 面玻璃寬36.5 ,底玻璃寬32.5, 則 L = 64.4 ; W = (36.5+32.5)/2=34.5
345.6/64.4 = 5+0.37 396.4/34.5= 11+0.49
排版模數為 : 5X11=55
2. 396.4 / 64.4=6+0.16 345.6/36.5=10+0.02
排版模數為 : 6X10=60
選擇較大的排版模數 , 利用率為 :
(64.4X34.5X60) / (355.6X406.4) = 92.2%
當利用率低于85%時 ,設計時可適當調整L&W
以上就是關于“干貨分享：LCD顯示屏模數算法”的全部介紹，感謝您的閱讀。
