ENLCD工程圖圖紙的來源及常見數據介紹
日期：2022-07-02
閱讀量：
每一件LCD產品的生產，都離不開LCD工程圖圖紙，那么，LCD工程圖圖紙是怎么來的呢？今天小編就和大家聊一聊LCD工程圖圖紙的來源及常見數據介紹。
LCD工程圖圖紙的來源：
1.客戶提供圖紙,按圖紙開發；
2.客戶提供玻璃樣品，開發者測量繪圖；
3.客戶提供菲林，按菲林繪圖；

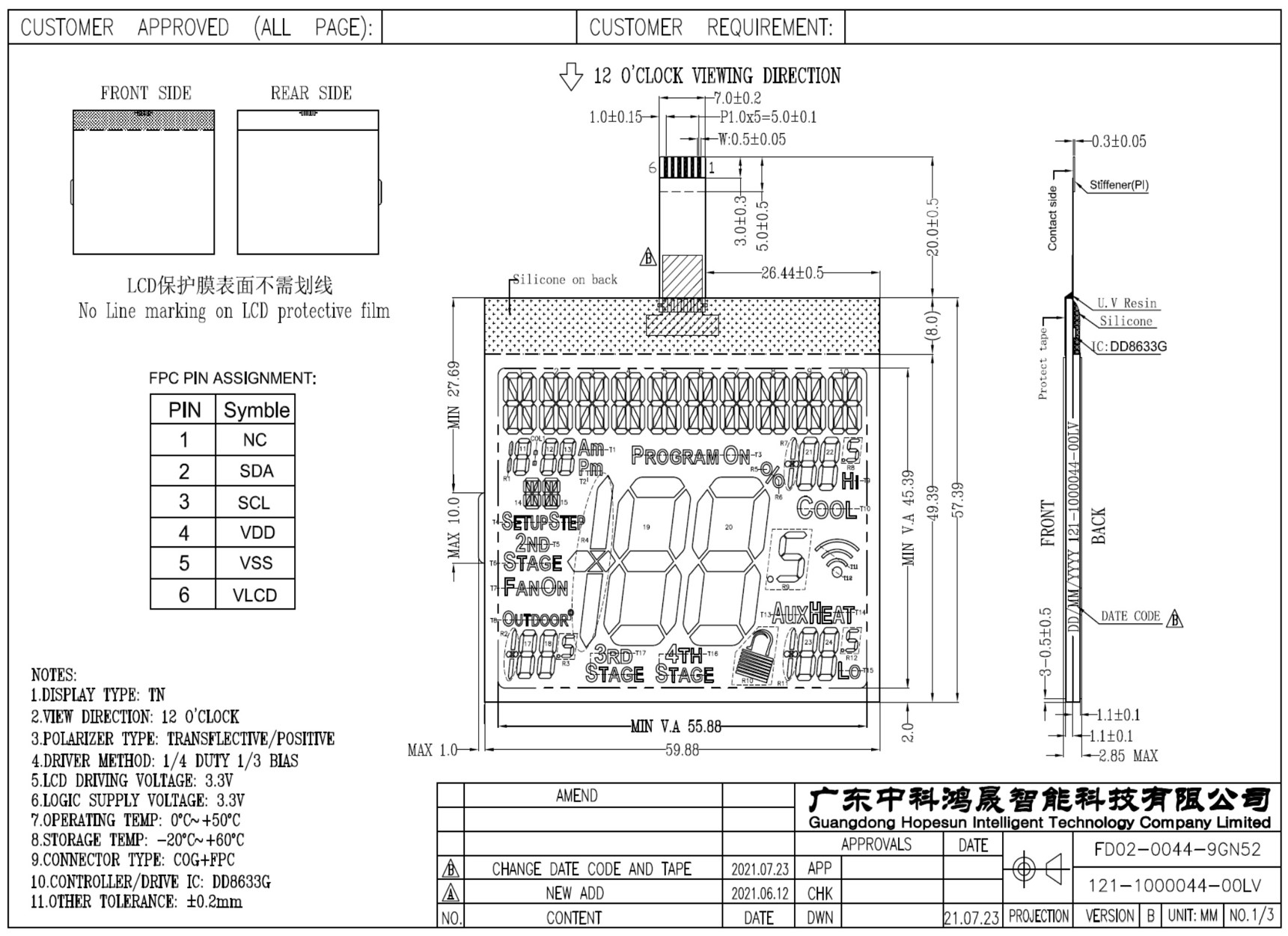

4.客戶提供大概構思，讓繪圖者自行設計，并提供邏輯關系表（TABLE)給客戶。段碼COG標準圖紙如下圖：
LCD常見數據介紹：
1.框設計極小值0.25mm，局部0.2mm；
2.點設計值：碳膏0.25mm，點狀導電框膠0.28mm，條狀導電框膠0.175mm；
3.印框印點最大偏差0.1mm；
4.貼片公差0.5/-0.5mm，0.4+/-0.4mm；
5.圖形顯示最小值0.08mm；
6.背印顯示最小值0.1mm，背印印制偏差0.1mm；
7.組合精度0.02mm；
8.TN的封框區最小0.9mm，STN的封框區最小1.0mm；
9.TN的 PIN 高最小可做0.8mm。
以上就是關于“LCD工程圖圖紙的來源及常見數據介紹”的全部內容，感謝您的閱讀。
