設計一個LCD產品簡單嗎？看完這篇內容你就明白了

日期：2022-06-27 閱讀量：

　　很多客戶覺得：現如今設計一個LCD產品應該是比較簡單的，但是實際情況，往往并非如此。設計一個LCD產品也并非客戶想象中的那么簡單，今天中科鴻晟小編就給您分享一下LCD產品設計注意事項。



　　設計一個LCD產品時，需要特別注意這三點：

1、清楚地了解產品需求；

2、確保開發數據的完整與準確；

3、兼顧的生產制作能力。


　　開發數據至少需包括以下幾方面：

外型與結構尺寸

顯示圖案

走線邏輯


　　技術參數，包括以下方面：

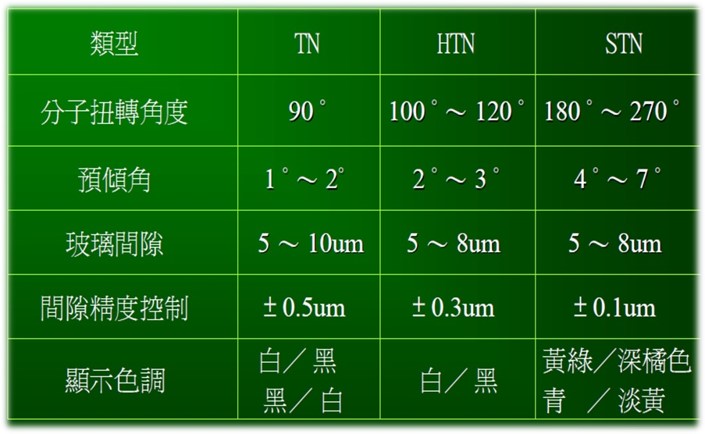

顯示模式

偏光片種類及貼片方式

工作溫度與存儲溫度范圍

電性參數—工作電壓,

占空比(Duty),偏壓比(Bias) 頻率(Hz)

連接方式

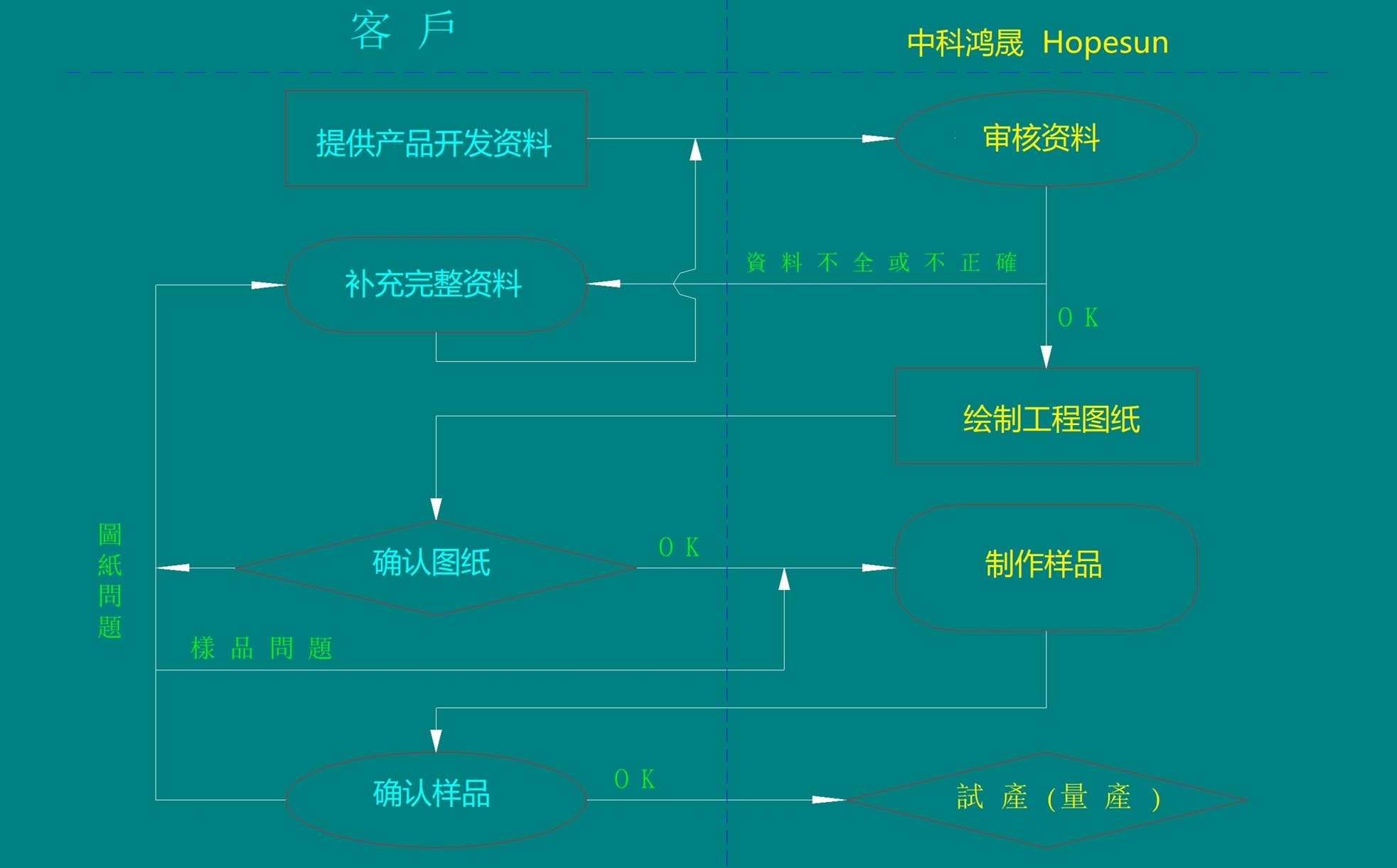

　　產品開發流程如下圖：

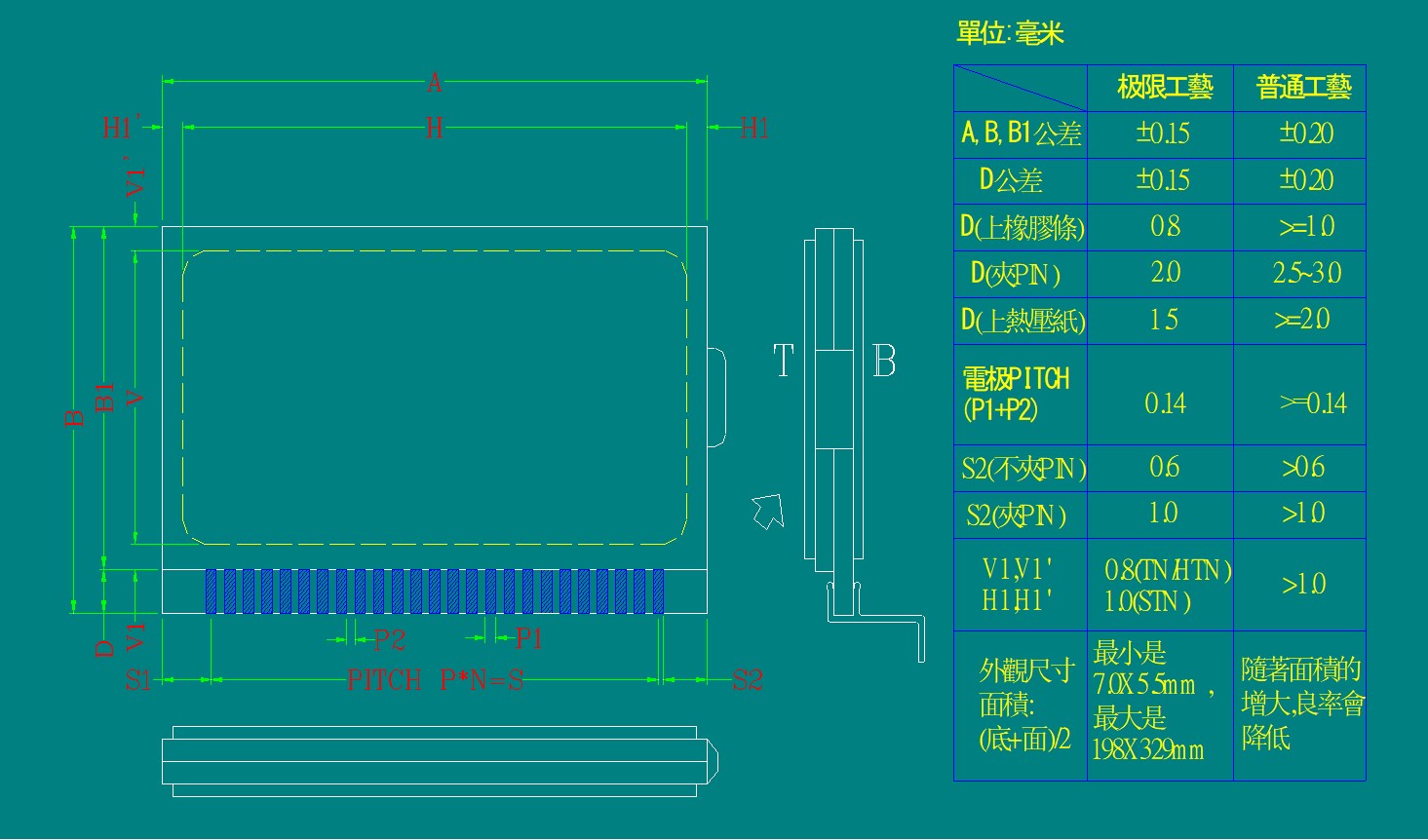

　　LCD外形與結構如下：

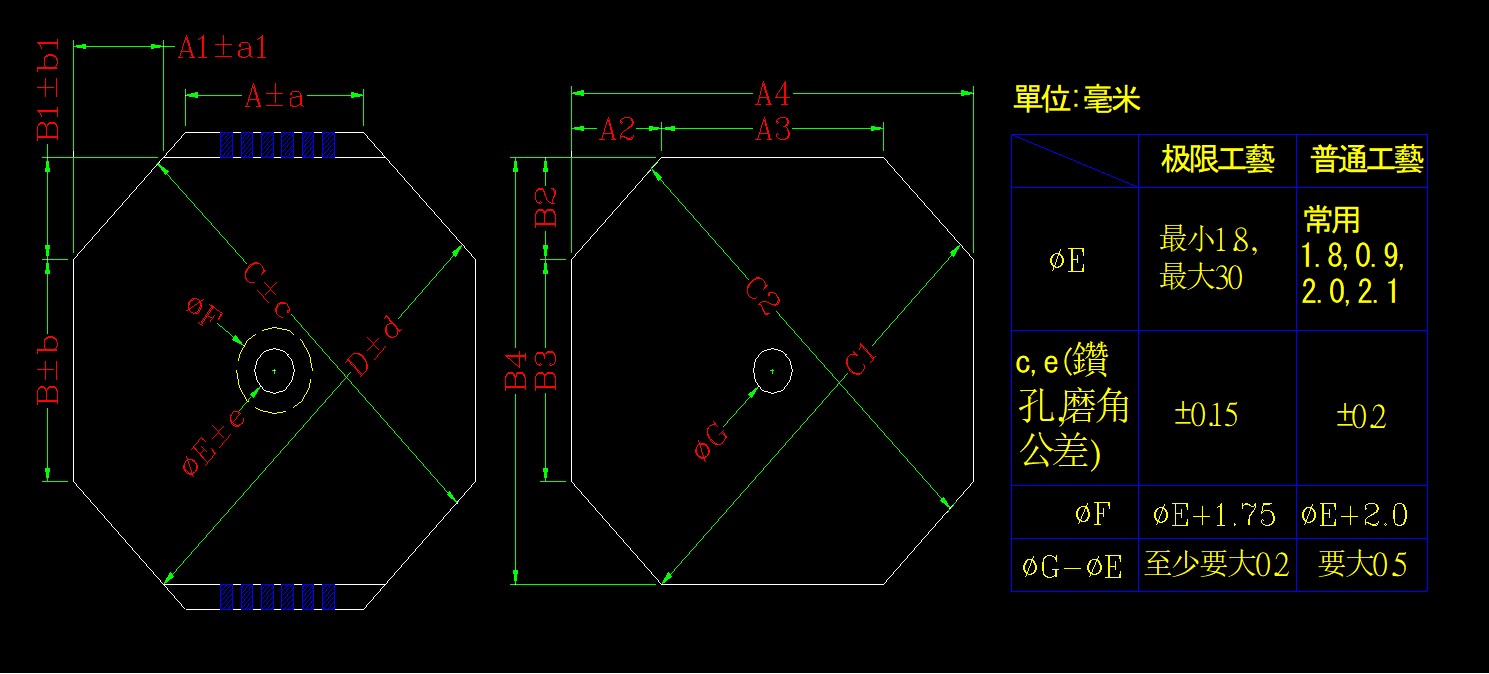

　　八角產品外型與結構尺寸如下圖：

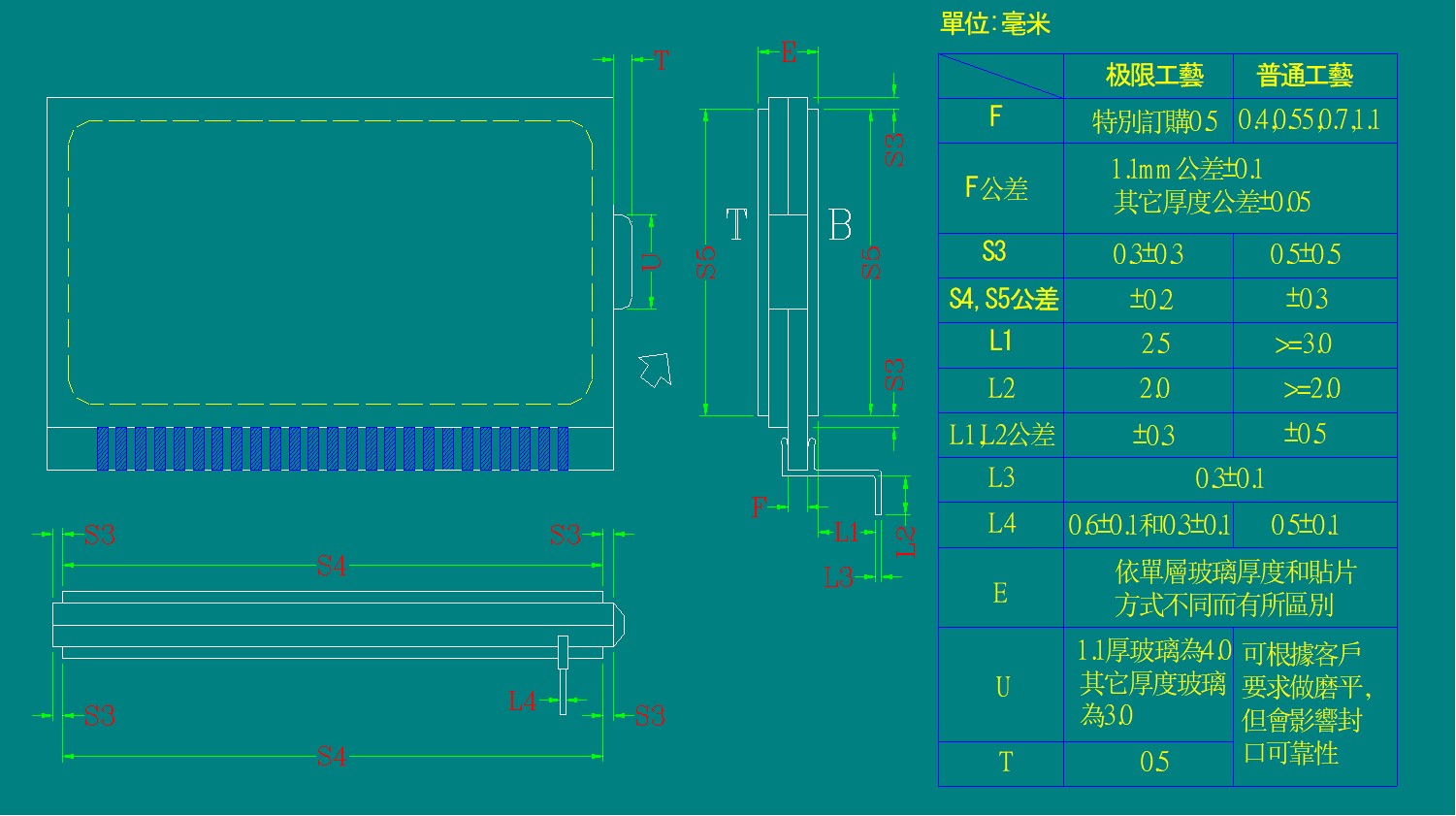

　　玻璃總厚度取值如下：

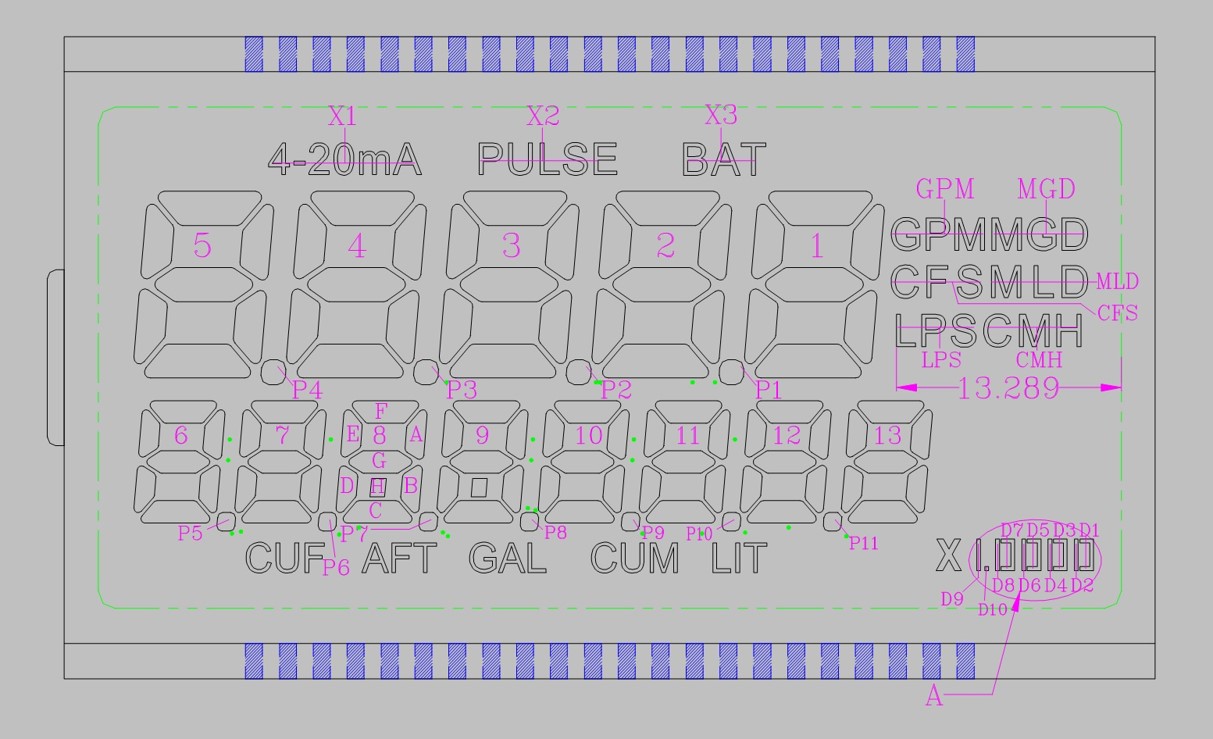

　　標識要清楚：

1、圖形的最小線條在0.15mm以上為佳.不得小于0.1mm.

2、最小的空白點直徑不得小于0.07mm.

3、圖案之間的距離在0.15mm以上為佳(不走線的情況)

4、同時需考慮走線的需要:

5、普通產品最小線粗及線距均為0.08mm,極限值為0.05mm.


　　以上就是關于“設計一個LCD產品簡單嗎？看完這篇內容你就明白了”的全部介紹，感謝您的閱讀。
