今日知識分享：液晶顯示屏的經濟尺寸怎么計算？

　　一：什么是液晶顯示屏的經濟尺寸？

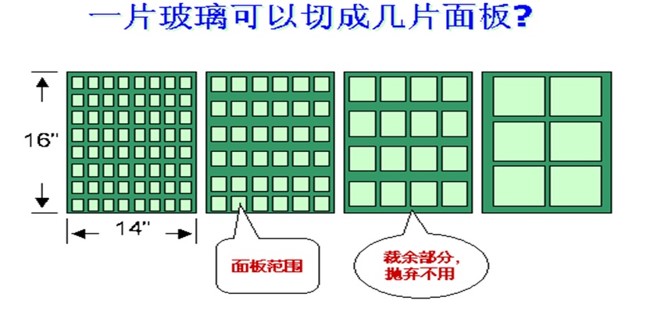

　　單粒LCD是從1片14”X16”的玻璃上切下的 , 選擇合適的單粒液晶顯示器尺寸，使得有效使用面積，占大玻璃面積85%以上的，稱為經濟尺寸。

　　二：液晶顯示屏經濟尺寸的簡易計算方法。

　　1，原料玻璃:以14”x16” (即355.6mmx406.4mm)為原料玻璃.

　　2. 有效區域:排版時四周各留邊5mm做為對位區域,

即排版有效區域?yàn)?345.6mmx396.4mm.

　　3. 列數和行數:以排版有效區域尺寸的長,寬分別與列陣單元尺寸之長L,寬W((面玻璃寬+底玻璃寬)/2)做整除,即:

345.6 / L = X+x X為整數部分,即排版的列數, x為余數

396.4 / W = Y+y Y為整數部分,即排版的行數, y為余數

　　將原玻璃旋轉90度再做一次排版,即:

396.4 / L = M+m M為排版的列數, m為余數

345.6 / W = N+n N為排版的行數, n為余數

　　4. 排版模數:即行,列數相乘之積.

　　5. 比較選擇:比較兩次計算所得的模數,較多的一種則為佳.余數愈小則原玻璃利用率愈高.

　　三：經濟尺寸計算方式舉例 :

　　1、一款LCD產品長64.4 , 面玻璃寬36.5 ,底玻璃寬32.5, 則

L = 64.4 ; W = (36.5+32.5)/2=34.5

1. 345.6/64.4 = 5+0.37 396.4/34.5= 11+0.49

排版模數為 : 5X11=55

　　2. 396.4 / 64.4=6+0.16 345.6/36.5=10+0.02

排版模數為 : 6X10=60

選擇較大的排版模數 , 利用率為 :

(64.4X34.5X60) / (355.6X406.4) = 92.2%

當利用率低于85%時 ,設計時可適當調整L&W
